孔板流量计
产品类别 : 节流装置
产品详情1
产品详情2
产品详情3
产品详情4
产品详情5

恩耐德标准孔板流量计:


标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624-93(ISO-5167)设计制造,按国标JJG640-94检定。标准孔板可以采用角接取压(包括环室取压)、法兰取压、D-D/2取压三种取压方式。具有结构简单、牢固、工作可靠、性能稳定、精度适中、性价比高等优点。


按国标规定进行设计、制造和检定的标准孔板无需实流标定,精度高、结构简单、制造成本低,但压力损失在所有标准节流装置中较大,不适用于要求压力损失小的情况,标准孔板广泛用于石油、化工、冶金、电力等行业。


测量原理:


充满管道的流体流经管道内的节流装置,流束将在节流件处形成局部收缩从而使流速增加,静压力降低于,于是在节流件前后产生了静压力差,流体流速愈大,在节流体前后产生的差压值愈大,所以可通过测量差压来衡量流体流过节流装置的流量大小,这种测量方法是以能量守恒定律和流动连续性方程为基础的。


以上三种取压方式和取压位置如图所示:


取压方式和取压位置示意简图


适用范围:


1、公称直径: 50 mm ≤DN≤1200mm   如DN>1200 mm,需实流标定;


2、孔径比β:0.20≤β≤0.75;


3、雷诺数范围:当0.20≤β≤0.45时,5000≤ReD ;当0.45≤β≤0.75时,10000≤ReD;


4、公称压力:PN≤16MPa;


结构形式:

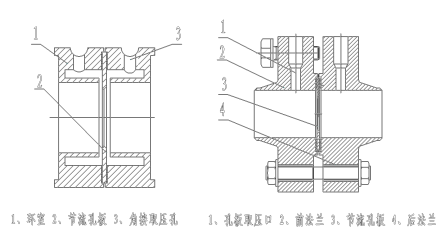

1、角接取压方式。(图一)


2、法兰取压方式。(图二)


3、径距取压D-D/2。(图三)






安装要求


1. 安装时应保证孔板中心、法兰轴线、管道轴线和垫片同心,不同心度不得超过0.002D/β。夹紧后的密封垫,不允许突入管道内部。


2. 孔板的正负方向,上下游取压法兰应与介质流向相符,取压孔的方位可根据介质不同和变送器的安装情况确定。


3. 节流装置与管道连接时,焊接处的端面与管道轴线的不垂直度不得大于1º,焊接后内部焊缝应加工处理,使其光滑,无焊疤和焊渣。


4. 取压法兰与管道焊接前,应先将管道上的取压孔钻好,其直径与取压法兰上的取压孔径相同,焊接时取压法兰上的取压孔与管道上的取压孔对准。


5. 可选带上下游直管段。


6. D-D/2取压是成套供货,法兰连接可直接安装。


7. 取压口的位置(见图四)


8.   导压管的要求:导压管的材质应按介质的性质及参数确定,内径不小于6mm,长度建议在16m以内。


9. 差压信号管路安装图


被测流体为清洁液体时,信号管路安装示意图(图五)



被测流体为清洁干气体时,信号管路安装示意图(图六)




被测流体为水蒸气时,信号管路安装示意图(图七)


被测流体为清洁湿气体时,信号管路安装示意图(图八)

维护

1、节流装置、导压系统及前后管道,每年应检查一次并清除污垢。

2、工作人员应定期按动相应按钮,观察压力、差压、温度等

状态量的变化,并记录瞬时流量和累积流量。

3、各变送器的送检周期为半年,节流件和流量积算仪的送检周期为三年。不合格变送器、节流件和流量积算仪不得使用。

4、本厂和公司负责及时解决用户自己不能排除的一切故障。

型 谱 规 格

说   明


BYM-BK


标准孔板

介    质


Y


液体


Q


气体


Z


蒸汽

连接方式


1


法兰连接


2


带前后直管段,对焊连接

法兰或管段材质


C


碳钢


S


不锈钢


O


其它

公称压力


025


0.25MPa


06


0.6MPa


10


1MPa



……


160


16MPa

取压方式


A


角接取压


F


法兰取压


D


D-D/2取压

公称直径


50

DN50


65

D65


80

DN80


……


1200

DN1200
