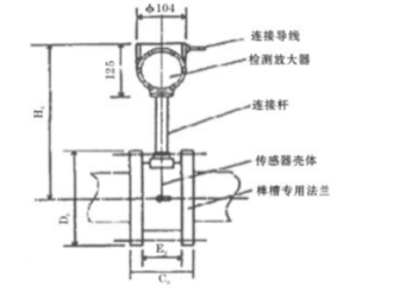

传感器外形尺寸

传感器安装位置

在选择安装位置时，应注意以下几点：

A. 安装位置尽量选在无管道振动或振动小的位置，振动加速度不有大于2G,如果振动大则需要采取减振措施；

B. 传感器的上游和下游必须有足够的直管段（见图一）

C. 检修阀安装在传感器上游，流量调节阀安装在传感器下游；

D. 尽量选择便于安装和检修的位置；

E. 应选择环境干燥的位置；

F. 传感器可以安装在水平管道上，也可以安装在垂直管道上，但在垂直管道上安装时，介质（液体）必须自下而上流动。

G. 传感器尽量安装在室内，必须安装在室外时应注意防水在放大器盒外电缆应弯成U型；

H. 传感器应远离电噪声，如大功率变频器，大功率变压器，电动机和大功率无线收发设备；

I. 测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（二）a所示

J. 测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处。如图（二）b所示

　　　　　　　　　　　　　　　　图一              　　               　               　               　               　               　    图二

安装注意事项

A.   法兰与直管段焊接时，应卸下传感器，不能带着传感器焊接。

B.   传感器安装时，应使壳体上的流向标志与管道内流体流向一致。

C.   法兰焊接完毕后，管道内要清理干净不得存有焊渣等杂物。

D.   传感器安装前，法兰凹槽内必须放好密封垫圈。

E.   测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

压力、温度安装位置

当传感器与压力变送器和温度变送器构成测量系统时，其压力、温度测量点的位置按下图选择。

1.压力变送器安装：

A.   在管道上给定位置开导压小孔（大约Ø12）；

B.   将导压座焊接在导压小孔处，注意不可渗漏；

C.   安装针型阀；

D.   安装导压管；

E.   关闭针型阀，将导压管中注入冷水；

F.   安装压力变送器；

2.   铂热是阻安装;

A.   在管道上近图六给定位置开合适小孔，其直径应略大于铂热电阻座的外径（大约Ø40）；

B.   将铂热电阻座焊接在小孔位置上，铂热电阻座上下位置应保证铂热电阻的末端在管道中心线上；

压力变送器和铂热电阻安装

运输和贮存

为防止仪表在运转时受到损坏，在到达安装现场以前，请保持制造厂发运时的包装状态。贮存时，贮存地点应具备下列条件的室内：

A．防雨、防潮；

B．机械振动小，并避免冲击；

C．温度范围-20+60℃，湿度不大于80%。

运行

流量计投运前进行下述检查：

A．流量计在运输和安装过程中有无损伤；

B．使用电源电压同铭牌电压是否相符；

C．仪表正确接线。
